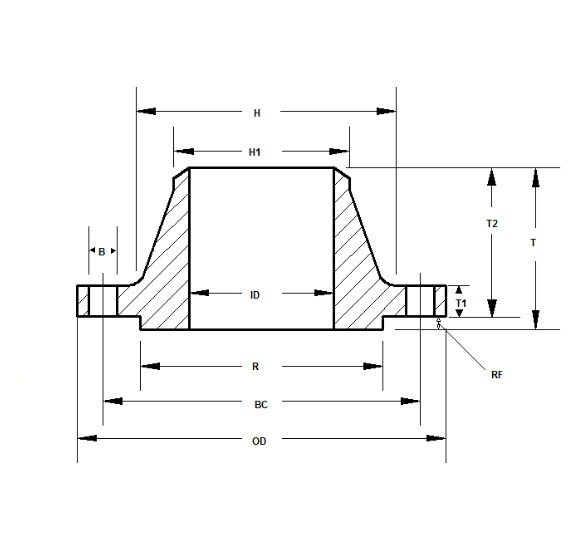

| निकला हुआ किनारा एनपीएस | अंदर | बाहर | ठीक वृत्त | उत्थित आकृति | उत्थित आकृति | H | H1 | उत्थित आकृति | T1 | चपटा चेहरा | बोल्ट छिद्र | की संख्या |
| व्यास | व्यास | (बीसी) | (R) | (आरएफ) | मोटाई (टी) | मोटाई (T2) | (B) | बोल्ट छेद | ||||
| 1/2″ | 0.55″ | 3.75″ | 2.62″ | 1.38″ | .250″ | 1.50″ | 0.84″ | 2.31″ | 0.56″ | 2.06″ | 0.62″ | 4 |
| 3/4″ | 0.74″ | 4.62″ | 3.25″ | 1.69″ | .250″ | 1.88″ | 1.05″ | 2.50″ | 0.62″ | 2.25″ | 0.75″ | 4 |
| 1″ | 0.96″ | 4.88″ | 3.50″ | 2.00″ | .250″ | 2.12″ | 1.32″ | 2.69″ | 0.69″ | 2.44″ | 0.75″ | 4 |
| 1-1/4″ | 1.28″ | 5.25″ | 3.88″ | 2.50″ | .250″ | 2.50″ | 1.66″ | 2.87″ | 0.81″ | 2.62″ | 0.75″ | 4 |
| 1-1/2″ | 1.50″ | 6.12″ | 4.50″ | 2.88″ | .250″ | 2.75″ | 1.90″ | 3.00″ | 0.88″ | 2.75″ | 0.88″ | 4 |
| 2″ | 1.94″ | 6.50″ | 5.00″ | 3.62″ | .250″ | 3.31″ | 2.38″ | 3.13″ | 1.00″ | 2.88″ | 0.75″ | 8 |
| 2-1/2″ | 2.32″ | 7.50″ | 5.88″ | 4.12″ | .250″ | 3.94″ | 2.88″ | 3.37″ | 1.12″ | 3.12″ | 0.88″ | 8 |
| 3″ | 2.90″ | 8.25″ | 6.62″ | 5.00″ | .250″ | 4.62″ | 3.50″ | 3.50″ | 1.25″ | 3.25″ | 0.88″ | 8 |
| 3-1/2″ | 3.36″ | 9.00″ | 7.25″ | 5.50″ | .250″ | 5.25″ | 4.00″ | 3.63″ | 1.38″ | 3.38″ | 1.00″ | 8 |
| 4″ | 3.83″ | 10.75″ | 8.50″ | 6.19″ | .250″ | 6.00″ | 4.50″ | 4.25″ | 1.5″ | 4.00″ | 1.00″ | 8 |
| 5″ | 4.81″ | 13.00″ | 10.50″ | 7.31″ | .250″ | 7.44″ | 5.56″ | 4.75″ | 1.75″ | 4.50″ | 1.12″ | 8 |
| 6″ | 5.76″ | 14.00″ | 11.50″ | 8.50″ | .250″ | 8.75″ | 6.63″ | 4.87″ | 1.88″ | 4.62″ | 1.12″ | 12 |
| 8″ | 7.63″ | 16.50″ | 13.75″ | 10.62″ | .250″ | 10.75″ | 8.63″ | 5.50″ | 2.19″ | 5.25″ | 1.25″ | 12 |
| 10″ | 9.75″ | 20.00″ | 17.00″ | 12.75″ | .250″ | 13.5″ | 10.75″ | 6.25″ | 2.50″ | 6.00″ | 1.38″ | 16 |
| 12″ | 11.75″ | 22.00″ | 19.25″ | 15.00″ | .250″ | 15.75″ | 12.75″ | 6.37″ | 2.62″ | 6.12″ | 1.38″ | 20 |
| 14″ | 13.00″ | 23.75″ | 20.75″ | 16.25″ | .250″ | 17.00″ | 14.00″ | 6.75″ | 2.75″ | 6.50″ | 1.50″ | 20 |
| 16″ | 15.00″ | 27.00″ | 23.75″ | 18.50″ | .250″ | 19.50″ | 16.00″ | 7.25″ | 3.00″ | 7.00″ | 1.62″ | 20 |
| 18″ | 17.00″ | 29.25″ | 25.75″ | 21.00″ | .250″ | 21.50″ | 18.00″ | 7.50″ | 3.25″ | 7.25″ | 1.75″ | 20 |
| 20″ | 19.00″ | 32.00″ | 28.50″ | 23.00″ | .250″ | 24.00″ | 20.00″ | 7.75″ | 3.50″ | 7.50″ | 1.75″ | 24 |
| 22″ | 21.00″ | 34.25″ | 30.63″ | 25.25″ | .250″ | 26.25″ | 22.00″ | 8.00″ | 3.75″ | 7.75″ | 1.75″ | 24 |
| 24″ | 23.00″ | 37.00″ | 33.00″ | 27.25″ | .250″ | 28.25″ | 24.00″ | 8.25″ | 4.00″ | 8.00″ | 2.00″ | 24 |
एएसएमई बी16.5 मानकों के अनुसार क्लास 600 वेल्डिंग नेक फ्लैंज आयाम, फ्लैंज के नाममात्र पाइप आकार (एनपीएस) के आधार पर भिन्न होते हैं। सामान्य आकारों के लिए क्लास 600 वेल्डिंग नेक फ्लैंज के सामान्य आयाम नीचे दिए गए हैं:
नाममात्र पाइप आकार (एनपीएस):आमतौर पर 1/2 इंच (डीएन 15) से 24 इंच (डीएन 600) और इससे बड़ा होता है।
बाहरी व्यास (OD):ओडी एनपीएस के आधार पर भिन्न होता है। उदाहरण के लिए, 1/2-इंच फ़्लैंज का OD लगभग 4.75 इंच है, जबकि एक 24-इंच फ़्लैंज का OD लगभग 33.38 इंच है।
बोल्ट सर्कल व्यास (बीसीडी):यह आयाम निकला हुआ किनारा के आकार के साथ बढ़ता है। उदाहरण के लिए, 1/2-इंच फ़्लैंज का बीसीडी लगभग 3.5 इंच है, जबकि 24-इंच फ़्लैंज का बीसीडी लगभग 29.5 इंच है।
बोल्ट छेद की संख्या:बोल्ट छेद की संख्या एनपीएस के आधार पर भिन्न होती है। छोटे आकार में कम बोल्ट छेद हो सकते हैं (जैसे, 4), जबकि बड़े आकार में अधिक (जैसे, 20) हो सकते हैं।
बोल्ट होल व्यास:बोल्ट छेद का व्यास एनपीएस के साथ बदलता रहता है। उदाहरण के लिए, 1/2-इंच फ़्लैंज के लिए बोल्ट छेद का व्यास लगभग 0.88 इंच है।
हब व्यास:निकला हुआ किनारा के आधार पर उभरे हुए चेहरे का व्यास निकला हुआ किनारा के आकार के साथ बढ़ता है।
हब के माध्यम से कुल लंबाई (LTH):यह आयाम, जो कि निकला हुआ किनारा के चेहरे से हब के अंत तक की दूरी है, निकला हुआ किनारा के आकार के साथ भी बढ़ता है।
निकला हुआ मोटा किनारा:निकला हुआ किनारा की मोटाई दबाव वर्ग के आधार पर भिन्न होती है।
यह ध्यान रखना महत्वपूर्ण है कि ये आयाम सामान्य हैं और विशिष्ट आयाम निर्माता और अपनाए जा रहे मानकों के आधार पर भिन्न हो सकते हैं। सटीक और विस्तृत आयामों के लिए, ASME B16.5 मानक को संदर्भित करने या विशिष्ट निकला हुआ किनारा आकार और वर्ग के लिए निर्माता के विनिर्देशों से परामर्श करने की अनुशंसा की जाती है।
